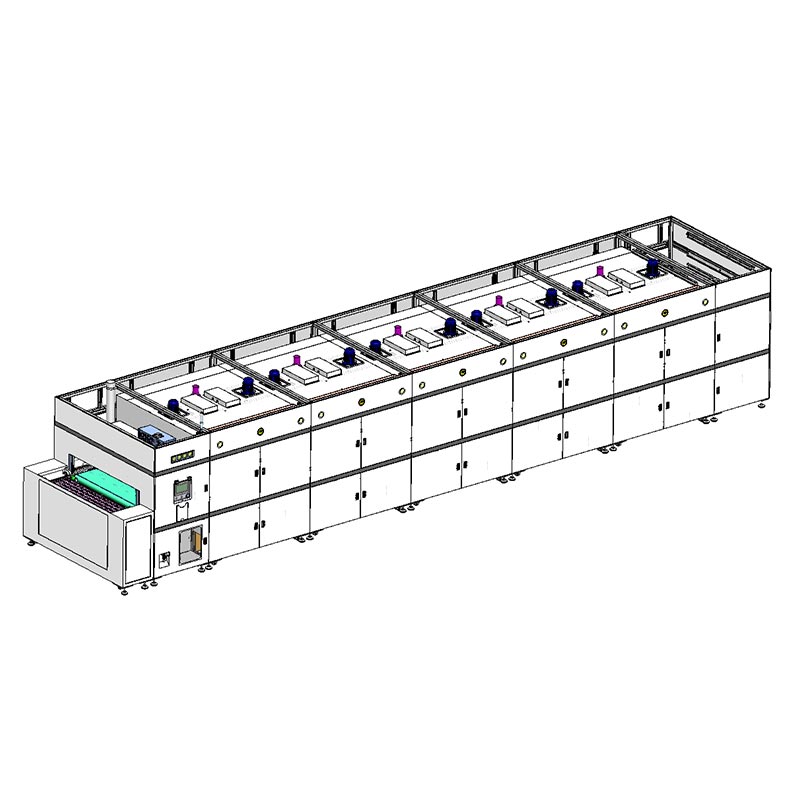

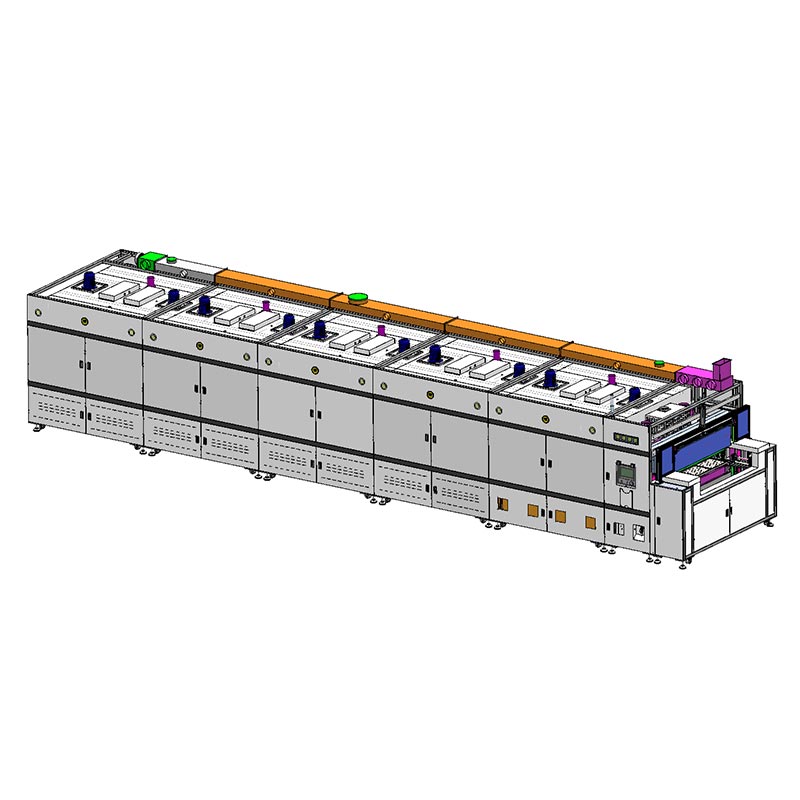

Forno di essiccazione a tunnel ad aria calda e IR a doppia camera

Il forno di essiccazione a tunnel ad aria calda e IR a due piani di Dingfeng integra perfettamente i moduli lineari con quelli pneumatici pinze per ottenere una gestione precisa dei vassoi. I clienti possono personalizzare questo sistema attraverso di noi. Il sistema lo garantisce le teglie rimangono assolutamente parallele in entrata e in uscita dalla zona di riscaldamento, evitando così inceppamenti o inceppamenti del prodotto disallineamento. All'estremità di scarico, il sistema di perni di allineamento ad alta velocità può correggere l'offset del vassoio fino a 20 millimetri entro 1 secondo, garantendo alcun impatto sul tempo di funzionamento dell'ascensore. Il 1550 millimetri di larghezza La cinghia in teflon azionata da un convertitore di frequenza e da un motore a coppia elevata fornisce una gamma di velocità ultra stabile da 0,3 a 3 metri al minuto, particolarmente adatto per substrati di grandi dimensioni e lavorazioni pesanti.

Integrazione incorporata

Questo forno di essiccazione a tunnel ad aria calda e IR a due piani è progettato specificamente per l'integrazione nelle camere bianche ed è attrezzato con sistema dedicato di circolazione dell'aria di purificazione sottoscarico. Ogni sezione di riscaldamento è controllata da Mitsubishi Moduli di temperatura PLC e Delta, che raggiungono un'uniformità di ±3°C. Per proteggere l'ambiente sterile del funzionamento, abbiamo integrato prefiltri di grado G4 su ogni ingresso di aria fresca per prolungare la durata del filtri dell'aria interni ad alta efficienza. Inoltre vengono eliminati tutti i ponti termici tra la cavità interna e la calotta esterna sono stati trattati con materiali isolanti avanzati per l'isolamento termico e lo scarico del raffreddamento è centrale recuperato per ridurre l'impatto del carico termico sul sistema HVAC della vostra struttura.

Perchè sceglierci?

La fiducia nella produzione ad alta tecnologia si basa sulla trasparenza dei dati e sulla sicurezza degli operatori. Il nostro forno di essiccazione a tunnel ad aria calda e IR a due piani è dotato di un sistema operativo a doppio schermo. Nel punto di caricamento della camera bianca è presente un display da 10,2 pollici touch screen e un altro nella parte principale. Questi schermi sono interconnessi per garantire la sicurezza e possono essere visualizzati informazioni in tempo reale come temperatura del forno, frequenza del nastro trasportatore e corrente di uscita. È pieno funzionalità per il caricamento dei dati MES, garantendo la tracciabilità di ogni lotto di prodotti. Ogni area è dotata di un manometro differenziale integrato, che consente al team di controllo qualità di monitorare il preciso equilibrio della pressione tra il forno e la camera bianca in tempo reale. Naturalmente, per le diverse esigenze ambientali, offriamo la versione completa servizi di personalizzazione.

Dettagli sui parametri del prodotto

Standard di certificazione

Scegli Dingfeng, un'azienda leader che ha ottenuto la certificazione ISO 9001. Abbiamo la capacità di gestire progetti di energia termica complessi e su larga scala. La serie L12950 adotta una struttura di assemblaggio modulare, che facilita l'installazione rapida in loco e consente una facile manutenzione grazie agli sportelli di ispezione con apertura laterale. Noi fornire una garanzia completa di 12 mesi e una garanzia di risposta rapida di 2 ore per il tuo investimento. Dal fornire schizzi strutturali personalizzati per l'integrazione delle interfacce secondarie di raffreddamento ad acqua, personalizziamo un doppio strato di 13 metri tecnologia basata sul tempo specifico del ciclo di produzione e sul layout della fabbrica.

Domande e risposte

Q1: In che modo l'ascensore a circolazione interna può aumentare il ritorno sull'investimento?

Risposta: Il forno di essiccazione a tunnel ad aria calda e IR a due piani richiede la raccolta manuale dei vassoi o nastri trasportatori esterni. Tuttavia, il nostro continuo l'elevatore di circolazione consente ai vassoi di rimanere in un ambiente controllato e di scorrere automaticamente dal fondo verso l'alto. Ciò riduce il 50% del lavoro manuale e consente di risparmiare spazio.

D2: Questo essiccatore industriale a tunnel ad aria calda IR a due piani può essere integrato in un essiccatore a tunnel di aria calda di grado 100/1000? camera bianca?

Risposta: certo. Attraverso la filtrazione dell'aria fresca G4, il flusso d'aria interno preparato HEPA e un riscaldamento centralizzato dedicato sistema di recupero, è progettato per avere la più bassa "area occupata da calore e particelle" possibile, rendendolo altamente adatto per la produzione di semiconduttori sensibili e display ottici.

D3: Cosa succede se i vassoi posizionati nella stazione di carico sono leggermente decentrati?

Risposta: Abbiamo progettato un limitatore di guida manuale nel punto di carico e un perno di correzione ad alta velocità nel punto di carico punto di scarico. Anche se i vassoi si discostano di circa 20 millimetri, il sistema si regolerà automaticamente posizionarli correttamente entro 1 secondo e quindi entrare nell'ascensore, assicurandosi che il "modulo lineare" automatico + catcher" non perde mai nessuna operazione di picking.
