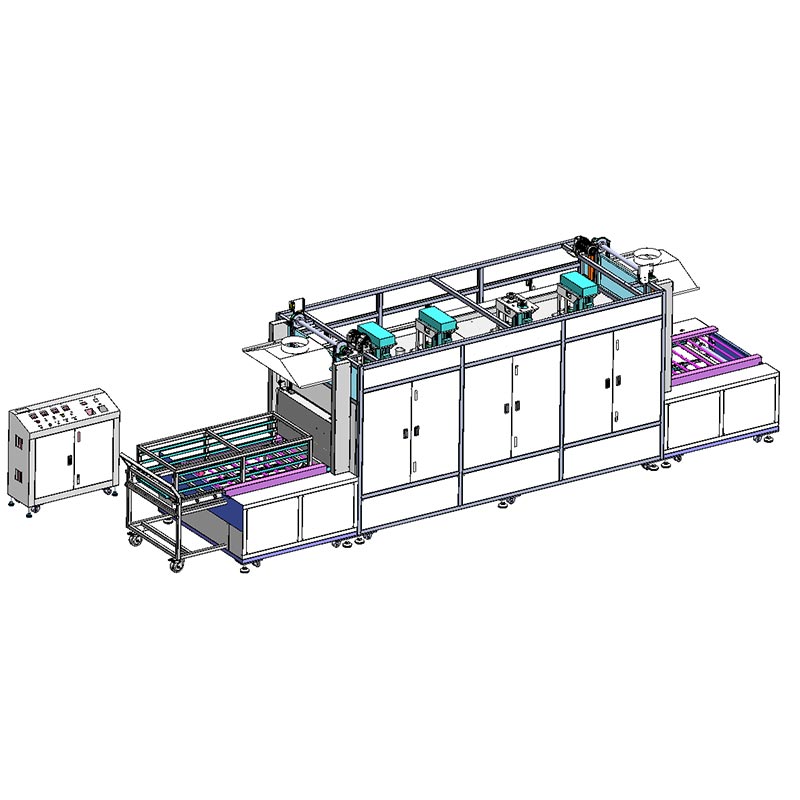

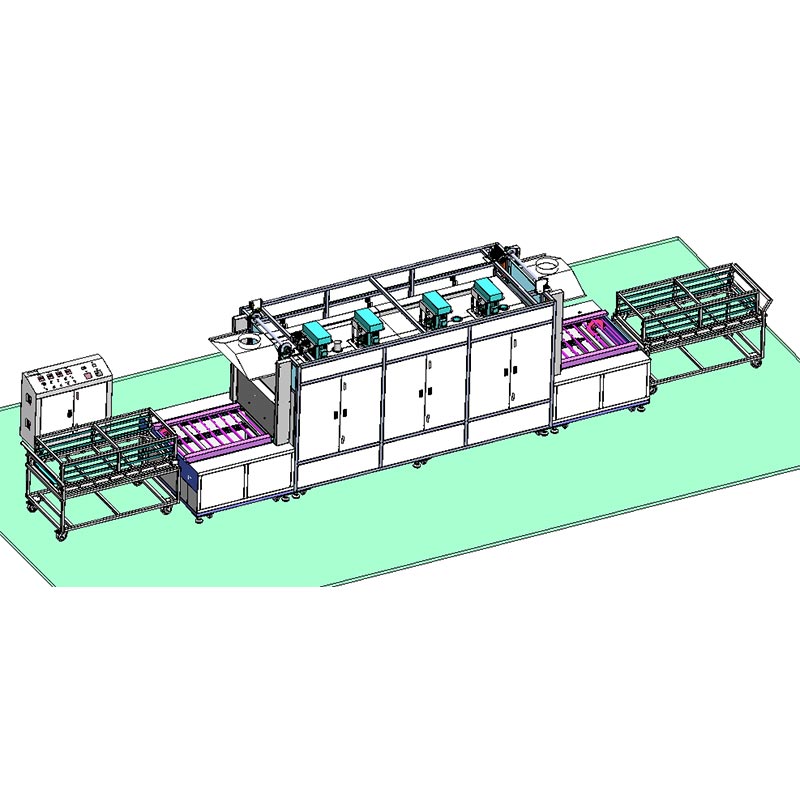

Forno a tunnel anticorrosione ad alta temperatura 600°C

Il forno a tunnel anticorrosione ad alta temperatura DFGW80-07M 600°C. La nostra attrezzatura è dotata di una unità dedicata da 30 Componente riscaldante SUS316 ed è stato sottoposto a trattamento di nitrurazione superficiale, in grado di aumentare la temperatura dalla stanza temperatura a 600°C in meno di 60 minuti. Per proteggere le vostre strutture e gli operatori, è incapsulato in 200 mm materiale isolante in silicato di alluminio di spessore 120K ed è dotato di un dispositivo di isolamento termico dell'aria integrato. Se hai requisiti specifici per una situazione particolare, contattaci per la personalizzazione.

Per i processi che coinvolgono precursori acidi o rivestimenti volatili, il controllo dell'atmosfera è fondamentale. Il Dingfeng 600°C Il forno a tunnel anticorrosione ad alta temperatura è dotato di valvole di scarico SUS316 regolabili da 4 pollici progettate per interfacciarsi direttamente con i sistemi di lavaggio acido del vostro stabilimento. La sicurezza è profondamente integrata nella logica del PLC: noi lo abbiamo ha creato un sistema di interblocco riscaldatore-ventola che interrompe istantaneamente l'alimentazione se il flusso d'aria diminuisce, prevenendo catastrofici bruciatura a secco. In combinazione con la protezione da sovratemperatura a doppio stadio e le guarnizioni in fibra ceramica con temperatura nominale di 1300°C, forniamo un ambiente ermeticamente affidabile che protegge wafer e substrati metallici di alto valore.

Tecnologia del processo produttivo

Il forno a tunnel a 600°C è meticolosamente realizzato in acciaio inossidabile di alta qualità. Il rivestimento interno e la guida dell'aria le piastre sono realizzate in acciaio inossidabile SUS316 da 2,0 T e 1,5 T, resistente alla corrosione e in grado di resistere ad alte temperature temperature. La piastra esterna è realizzata in acciaio inossidabile SUS304 1.5T. Il corpo della scatola è riempito con 120K di spessore 200 mm cotone isolante in silice-allumina. Durante il funzionamento, la temperatura superficiale rimane entro 15 ℃ sopra quella ambiente temperatura. Il regolatore di temperatura è combinato con il modulo SCR, dotato di funzione di autoregolazione PID integrata ed elemento sensibile alla temperatura di tipo K. È inoltre integrato con 30 tubi di riscaldamento in acciaio inossidabile SUS316 installati all'interno della scatola, che sono stati sottoposti a trattamento di nitrurazione ad alta temperatura e hanno terminali di cablaggio esposti. Il caldo il sistema di circolazione dell'aria è azionato da un motore ad albero lungo da 2,2 kW con una ventola multi-pala SUS304 da 12 pollici. Opera nell'a modalità di circolazione dell'aria orizzontale con uscita dell'aria dal lato sinistro e ritorno dal lato destro. Lo è appositamente equipaggiato con una valvola di scarico regolabile in acciaio inossidabile da 4 pollici collegata allo scarico acido di fabbrica ed è dotato di limitatore di minima apertura di sicurezza. Il processo di Dingfeng consente una regolazione flessibile e sicura del flusso di scarico in base alle effettive esigenze del processo.

Parametri tecnici dell'attrezzatura

Domande frequenti

D1: Perché è necessario l'acciaio inossidabile SUS316 nel processo di rivestimento conduttivo a 600°C?

Risposta: A 600°C, lo standard SUS304 inizierebbe a subire una rapida formazione di incrostazioni e ossidazioni, che potrebbero causare desquamazione e contaminazione del rivestimento. Tuttavia, la resistenza alla corrosione di SUS316 garantisce che l'interno rimanga intatto pulito e privo di polvere per molti anni di cicli ad alta temperatura.

Q2: Come possiamo evitare che il guscio si surriscaldi a un livello pericoloso?

Risposta: Il forno a tunnel ad alta temperatura utilizza quattro strati di isolamento. Un 120K da 200 millimetri di spessore cotone silicato di alluminio ad alta densità, uno strato sigillante in fibra ceramica ad alta temperatura e uno speciale aria interna spazio tra il rivestimento interno e la piastra esterna SUS304.

Q3: Il sistema di scarico è in grado di gestire il fumo acido prodotto dalla sinterizzazione?

Risposta: sì. Le porte di scarico e i dispositivi di guida del flusso d'aria interno, nonché le valvole con un minimo di sicurezza limite di apertura, sono progettati.

Elenco di configurazione

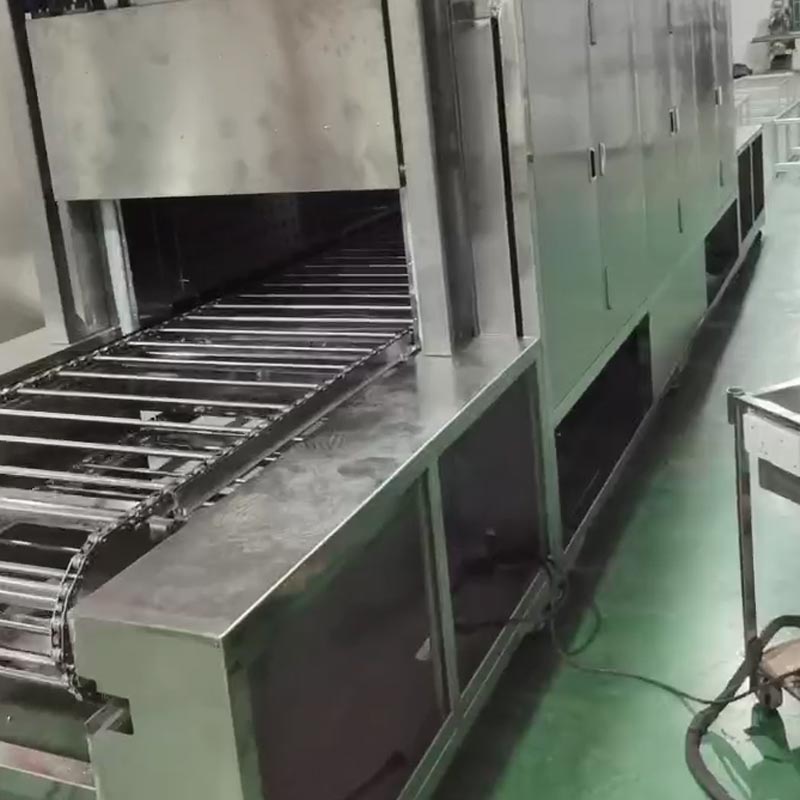

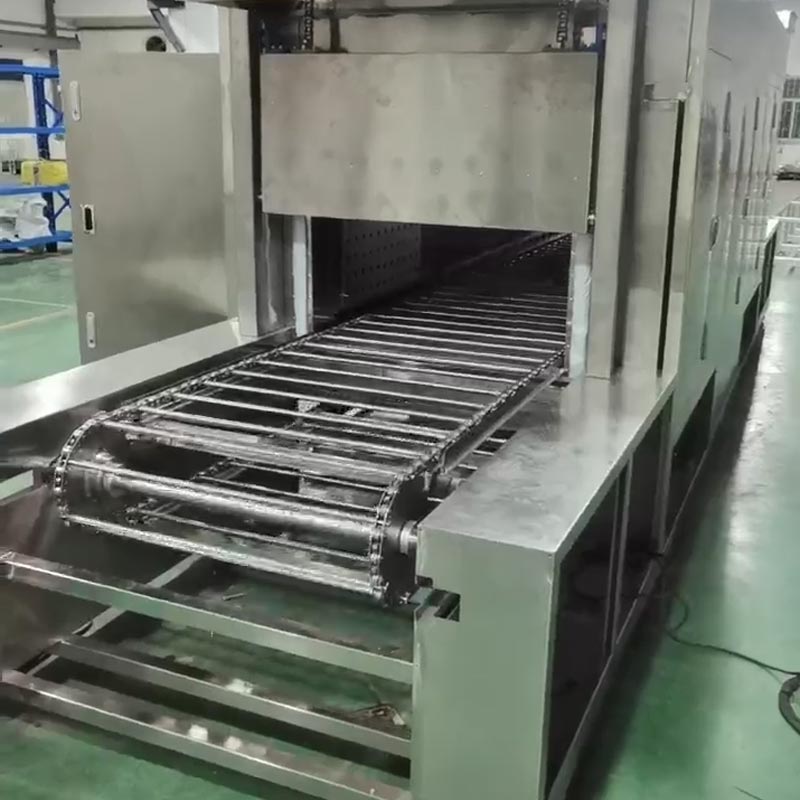

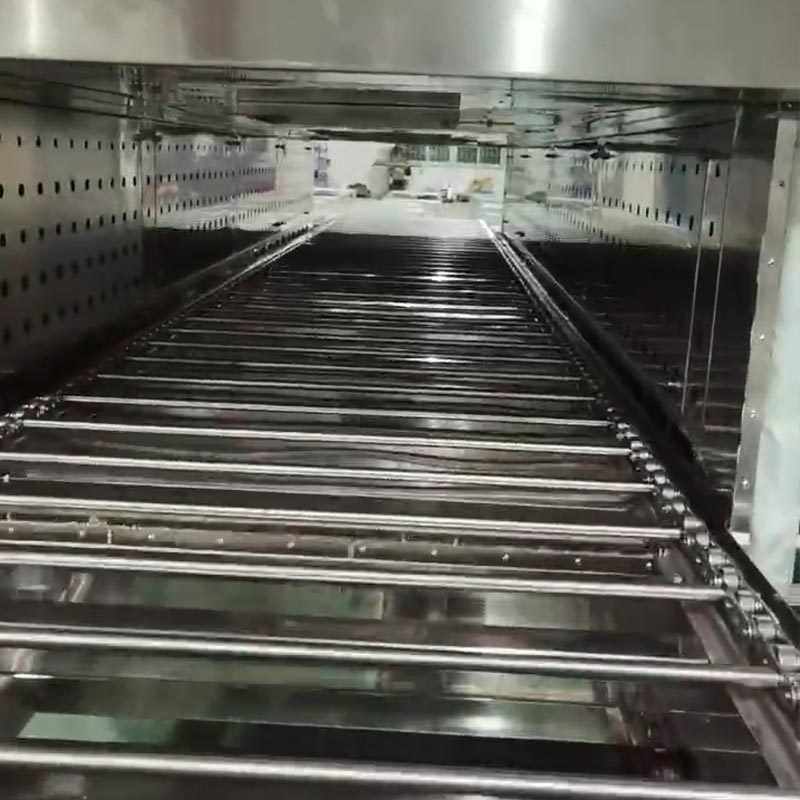

Per garantire le prestazioni di tenuta e l'affidabilità del forno a tunnel anticorrosione ad alta temperatura da 600°C, abbiamo selezionato componenti di marca di alta qualità. Il sistema di circolazione dell'aria calda utilizza un motore Taiwan San Yue da 2,2KW combinato con un albero di trasmissione dedicato in acciaio inossidabile per azionare la ventola multipala in acciaio inossidabile 304 da 10,5 pollici prodotto da Ding Feng e il tessuto in fibra ceramica ad alta temperatura con una resistenza alla temperatura massima di 1300°C come guarnizione di tenuta. È equipaggiato un nastro trasportatore a maglie di catena 304 con una larghezza effettiva di 800 mm, e lo è controllato con precisione da un motoriduttore da 0,4KW per l'apertura e la chiusura automatica della porta. Forniamo Tubi riscaldanti in acciaio inossidabile a forma di U nitrurati superficiali da 2,5KW-380V e regolatore di temperatura Taisheng MF908, regolatore di temperatura meccanico, sensore di temperatura di tipo K da 8 metri, che lavorano insieme e sono abbinati Gli interruttori automatici Taisheng T-6L100A e NXBLE 3P+N-C250A di Zhongtai e i contattori CA CJX2-1810, nonché Omron Relè termico NR2-25. Ciò garantisce il funzionamento complessivo dell'intera macchina.
