Forno a tunnel Classe 100 da 8 m

In Cina, il forno a tunnel Classe 100 da 8 m di Dingfeng può essere personalizzato. La scatola è lunga 8 metri ed è alimentata da un potente sistema di alimentazione da 88 kilowatt. Presenta un design modulare ed è stato creato appositamente per un'essiccazione del sericcio di livello mondiale e una cottura precisa dei componenti. È dotato di un sistema di filtraggio della ventola ad alta temperatura e soddisfa gli standard di purezza dell'aria ISO 5, garantendo che i tuoi prodotti passino attraverso il flusso di calore senza alcun inquinamento. I nostri stimati clienti provenienti da tutto il mondo vi danno il benvenuto ad acquistare questo prodotto dalla nostra fabbrica in Cina.

Invia richiesta

Descrizione del prodotto

Il forno a tunnel Classe 100 da 8 m di Dingfeng DFHK7008 adotta un'esclusiva circolazione dell'aria calda sottoaspirazione tecnologia. Electrical energy is converted into thermal energy through advanced stainless steel components, and then è pressurizzato da ventilatori a circolazione silenziosa attraverso un filtro dell'aria ad alta efficienza a 100 livelli. Ci siamo anche integrati lampade a infrarossi sottovuoto in fibra di carbonio, che completano il processo da RT a 100°C in ≤15 minuti. Il Delta DTE-10T il modulo di temperatura e la regolazione della potenza SCR possono ottenere il controllo della temperatura.

Manutenzione e Sicurezza

Le zone di temperatura adottano un design con porta ad apertura laterale, comoda per la manutenzione e la pulizia. Ciascuno La zona termica è dotata di prese d'aria regolabili per facilitare lo scarico dei gas di scarico. Si integra meccanismi di protezione completi come perdite, perdita di fase, sovraccarico, temperatura ultrabassa e pulsante singolo arresto di emergenza per garantire il funzionamento stabile del forno a tunnel industriale da 8 metri.

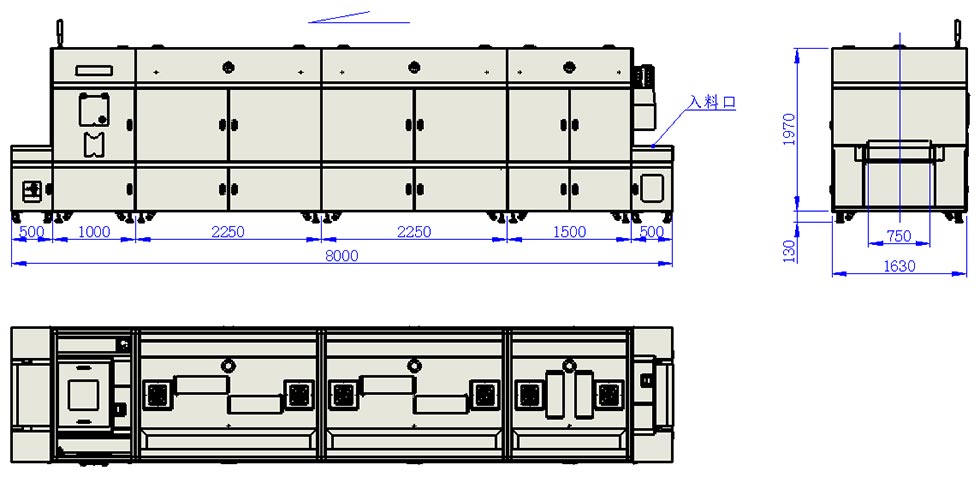

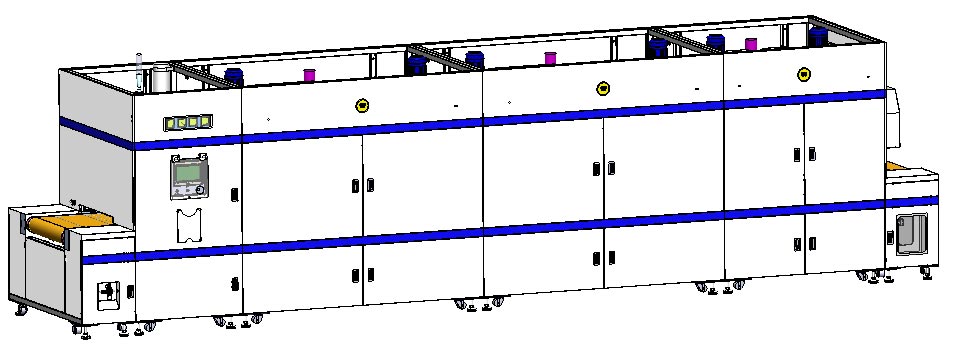

8m Class 100 Tunnel Oven

Principali parametri tecnici

NO.	Articolo	Specifica
1	Modello	DFHK7008
2	Dimensioni complessive	L8000 * L1630 * A2100 mm
3	Energia	AC380V 88KW 50Hz
4	Lunghezza effettiva dell'ingresso	500 mm
5	Lunghezza zona 1	1500 mm * 1 sezione
6	Lunghezza zone 2 e 3	2250 mm * 2 sezioni
7	Lunghezza della zona di raffreddamento	1000 mm
8	Lunghezza di uscita	500 mm
9	Larghezza effettiva del trasportatore	700 mm
10	Altezza effettiva del trasportatore	0 ~ 80 mm regolabile
11	Velocità del trasportatore	0,5 ~ 3 m/min regolabile
12	Altezza di lavoro	900±30mm
13	Modalità di polimerizzazione	Circolazione dell'aria calda
14	Intervallo di temperature di polimerizzazione	RT～180℃
15	Uniformità della temperatura	≤±3℃
16	Tasso di riscaldamento	RT～100℃ ≤ 15min
17	Temperatura della superficie del forno	≤Ambiente +8℃
18	Modalità di produzione	Produzione continua e ininterrotta
19	Elemento riscaldante	Tubo riscaldante in acciaio inox / Lampada IR ad onde medie
20	Nastro trasportatore	Cintura in rete di Teflon resistente alle alte temperature
21	Forno A Scarico Naturale	3 uscite, diametro 4", ~0,8 m³/min ciascuna
22	Scarico dei gas di scarico del forno	2 uscite, diametro 5", ~9m³/min ciascuna
24	Sistema di raffreddamento	Raffreddamento laminare classe 1000 FFU + ventola centrifuga inferiore a bassa rumorosità; 23m³/min, diametro 6", 1 uscita
25	Flusso totale di gas di scarico	~43m³/min
26	Pulizia del forno	Classe statica 100, Classe dinamica 1000
27	Protezione della sicurezza	Protezione da perdite, sovraccarico, sovratemperatura e arresto di emergenza
28	Acquisizione dati	Acquisizione dati MES e funzione di scansione automatica

Modello dei componenti principali

NO.	Nome delle parti	Specifica/modello	Marca e origine
Parte meccanica
1	Motore di azionamento	CH32-400W-120-SZ 380V orizzontale, albero di uscita Ø32 orizzontale	Marchio nazionale
2	Nastro trasportatore in rete di teflon	Circ. Lunghezza 16.700 W 750 mm, bianco latte, 11 mesh, con striscia guida in silicone, distanza centrale striscia guida 720 mm	Marchio nazionale
3	Ventola per la circolazione dell'aria calda	1,5KW-2P, lunghezza albero 190, diametro albero Ø24mm, velocità 2800 giri/min	Marchio nazionale
4	Filtro HEPA	L900W274T180mm Classe100L900W424T180mm Classe100	Marchio nazionale
5	Tubo riscaldante in acciaio inossidabile 304	1,2 kW tipo L 220 V, 1,5 kW tipo L 220 V	Marchio nazionale
6	Lampada IR	Tubo IR per vuoto in fibra di carbonio, 0,8 kW * L845 mm	Marchio nazionale
7	Ventola a lama inserita	10,5 pollici tipo B, foro albero Ø24 mm	Marchio nazionale
8	Ventola per gas di scarico	CY125 200W 220V, Destra 90°	Marchio nazionale
9	Ventilatore centrifugo	Motore in ghisa CY180 da 750 W, velocità 2850 giri/min	Marchio nazionale
10	Manometro differenziale	0-300 Pa	Marchio nazionale
11	Rullo appiccicoso per la polvere	Lunghezza 690 mm, diametro esterno 94, diametro interno 76, taglio senza coltello, viscosità medio-alta	Marchio nazionale
12	Striscia sigillante	KX-27(16x21)	Marchio nazionale
Parte di controllo
13	Interruttore differenziale	3P+N-C250A	CINT
14	Contattore CA	LC1N-1810 220V	Schneider
15	Contattore CA	LC1N-1210 220V	Schneider
16	Contattore CA	LC1N-4011 220V	Schneider
17	Relè di sovraccarico termico	LRN12N 5,5-8A	Schneider
18	Relè intermedio	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Inovanza
20	Schermo tattile	MT8102iE	Weinview
21	Modulo di controllo della temperatura	DTE-10T	Delta
22	Sensore di temperatura (termocoppia)	WRNT-01/02 Tipo K	Hualing
23	Modulo SCR trifase	J3-SCR-75LA	Aoi
24	Invertitore	220 V 0,4 KW, Shihlin, con funzione di comunicazione	Shihlin
25	Invertitore	380 V 3,7 KW, Shihlin, con funzione di comunicazione	Shihlin

I nostri vantaggi

I clienti possono personalizzare i disegni in base alle loro effettive esigenze. Il forno a tunnel Classe 100 da 8 m è rigorosamente conforme con gli standard di purificazione di livello 1000. Tutte e tre le sezioni delle zone di temperatura sono indipendenti e precise controllati da Delta PLC combinato con tiristori SCR e sono integrati da lampade a infrarossi lontani per migliorare rapidamente il effetto curativo. Il forno è dotato di un filtro efficiente per le alte temperature e di una rete in Teflon per alte temperature la cintura è dotato di dispositivo anti deviazione e di comodi rulli antipolvere appiccicosi autopulenti. La sezione di raffreddamento utilizza a ventilatore a flusso laminare a mille livelli e un ventilatore di scarico forzato inferiore per lavorare insieme, scaricando l'aria calda all'esterno a ottenere il miglior effetto di raffreddamento dell'aria. I clienti possono personalizzare i disegni in base alle loro effettive esigenze.

Supporto per la configurazione

L'architettura di controllo del forno di polimerizzazione per semiconduttori è supportata da Inovance H5U PLC e Weinview MT8102iE touch screen, che fornisce interfacce industriali 4.0 per la raccolta dati MES e funzioni di scansione automatica. Il sistema è composto da contattori AC Schneider e relè Omron, alloggiati in un involucro antipolvere. Questa selezione di alta qualità i componenti, combinati con l'inverter Schininger, assicurano che il nastro in rete di Teflon largo 700 mm mantenga una superficie liscia e velocità indisturbata da 0,5 a 3 metri al minuto, proteggendo i wafer di precisione e il PCBA da vibrazioni o meccanico shock.
